Eindopdracht cyclus 1: hotelschakeling

Je kent vast wel de wisselschakeling of hotelschakeling. In vrijwel ieder huis komt een dergelijke schakeling voor bij de trap. Zowel beneden als boven zit een schakelaar. Met beide schakelaars kun je dezelfde lamp aan- en uitschakelen. Het systeem bestaat dus uit:

Fig. 34 Lamp

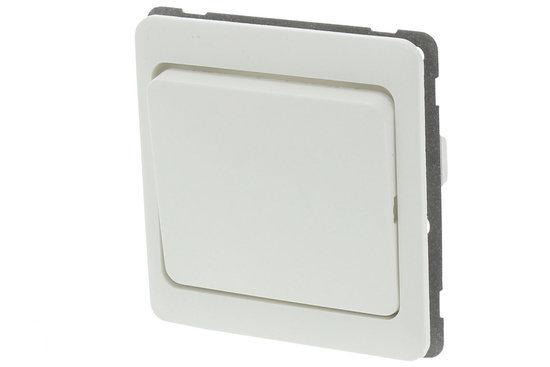

Fig. 35 Schakelaar A

Fig. 36 Schakelaar B

Je kunt gebruik maken van de volgende toestandsovergangen:

• Schakelaar A gaat aan

• Schakelaar A gaat uit

• Schakelaar B gaat aan

• Schakelaar B gaat uit

De mogelijke acties zijn:

• zet lamp aan

• zet lamp uit

Opdracht 14 (Maak toestandsdiagram hotelschakeling)

Maak op basis van de gebeurtenissen en de acties een toestandsdiagram. Bedenk zelf hoeveel toestanden je nodig hebt.
