3.15.4. Een IoT-dashboard

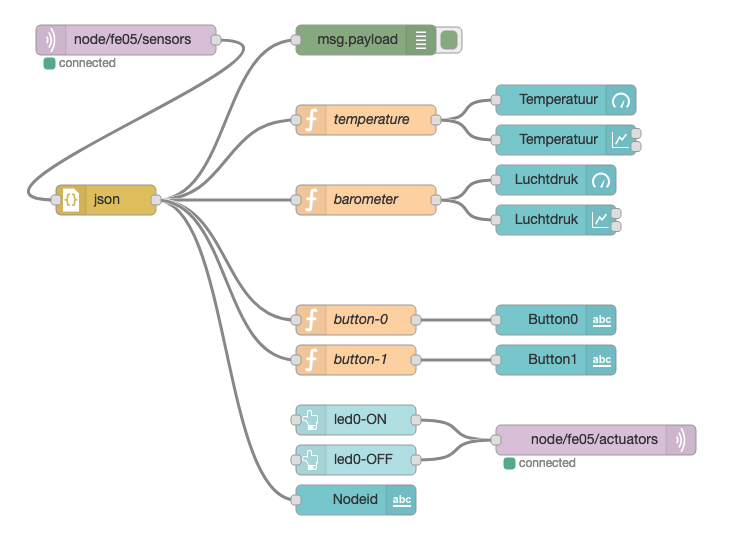

Als voorbeeld van een complete flow gebruiken we een dashboard voor een IoT-knoop. Dit dashboard maakt de sensorwaarden van de IoT-knoop zichtbaar; je kunt hiermee ook de LED van de IoT-knoop aansturen.

De dashboard-flow vind je via: ./dashboard-flow-1.json, (Of via GitHub gist.)

Deze flow is in het JSON-formaat; later in het materiaal komt JSON uitgebreider aan bod.

Opdracht A

• importeer de dashboard-flow:

  • selecteer de flow-tekst (in JSON-formaat), en kopieer deze naar het Clipboard (via “Copy” van het operating system).

  • in NodeRed: selecteer hamburgenmenu->Import->Clipboard

  • “Paste” de inhoud van het Clipboard in het input-venster.

  • “Import”

  • je krijgt nu een nieuwe flow met als naam (in de tab): My dashboard

• selecteer in deze flow de MQTT-input-node, en configureer deze (double-click):

  • selecteer bij “Server”: infvopedia.nl (met port 1883)

  • als deze niet beschikbaar is: selecteer bij “Server”: Add new mqtt-broker...

    • klik op het potloodsymbool rechts daarvan

    • vul in bij “Server”: infvopedia.nl (met port 1883)

    • klik op “Add”

  • klik op het potloodsymbool rechts van “infvopedia.nl”; je krijgt nu de broker-instellingen te zien;

  • selecteer de tab “Security”, en vul de opgegeven gebruikersnaam en wachtwoord in

  • klik “Update” (voor de Server-instellingen)

  • klik “Done” (voor de instellingen van de MQTT-input-node)

• configureer de MQTT-output-node (selecteer en double-click):

  • selecteer bij “Server”: infvopedia.nl:1883

  • “Done”

• je kunt nu via de debug-tab de MQTT-berichten volgen

• het dashboard van de node fe05 krijg je als volgt

  • selecteer de dasboard-tab

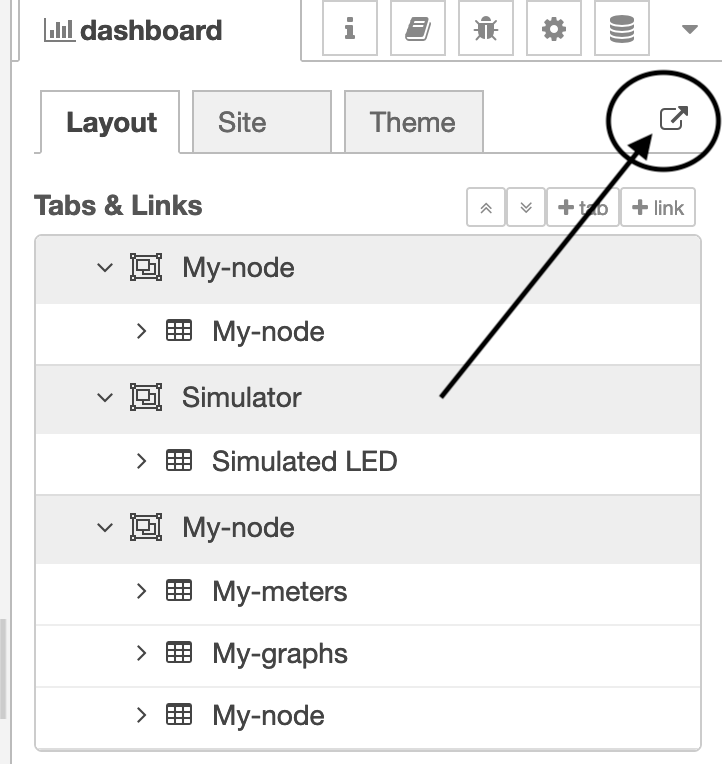

  • klik op het hokje-met-pijltje rechts boven (zie onderstaande figuur)

  • het dashboard komt dan in een apart browser-venster.

• voor het aanpassen aan een eigen node:

  • configureer de MQTT-input-node, en verander het “topic”:

  • vervang e0f1 door de ID van je eigen node

  • “Done”

• idem, voor de MQTT-output-node.

Opdracht B

Bekijk de debug-output in NodeRed voor deze flow. Tip: in de debug-tab selecteer je “current flow”, je krijgt dan alleen de debug-output van deze flow.

• kun je in de berichten de ID van de IoT-knoop terugvinden? Wat is de naam van dit veld?

• kun je in de berichten, in de “payload”, de sensorwaarde voor de temperatuur terugvinden?

  • hoe wordt die waarde aangepast tot de waarde die je in het dashboard ziet?

  • wat is het pad in het payload-object voor deze temperatuur-waarde (welke veldselectie en indicering is nodig)?

  • controleer dit door de programmatekst in de function-node “temperature” te bekijken.

• beantwoord dezelfde vragen voor de luchtdruk (barometer).

• (lastig) waarom worden de sensorwaarden als een gehele getal weergegeven?

• (lastig) waarom worden de sensorwaarden zo “ingepakt”, waardoor je array-indicering e.d. nodig hebt? (Denk aan een situatie waarbij een IoT-knoop meerdere temperatuursensoren heeft.)
